Přehled produktu

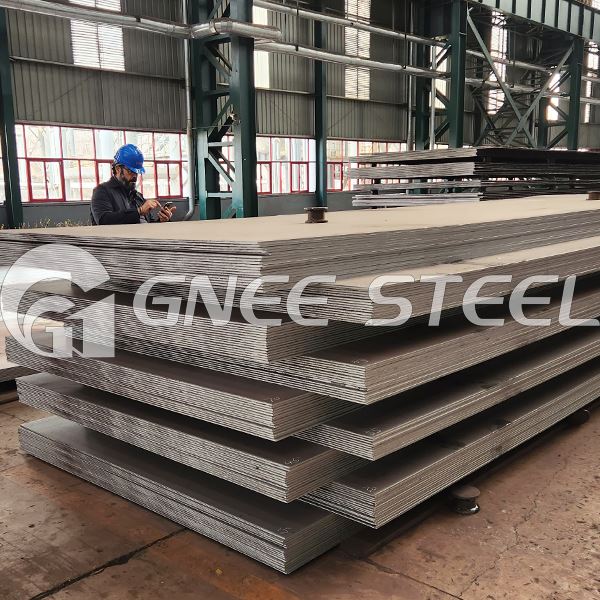

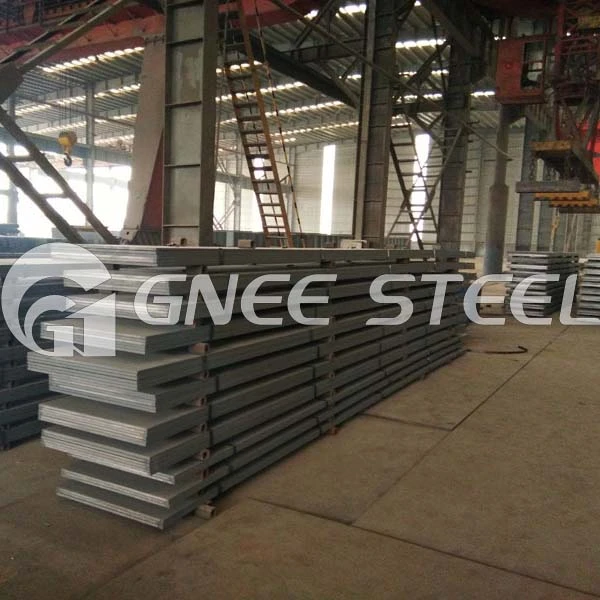

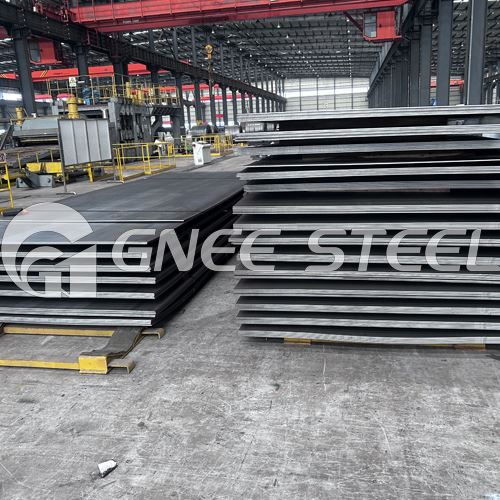

ASTM A515 Grade 60, Grade 65 & Grade 70 Steel Plate je deska tlakové nádoby z uhlíkové oceli vyrobená podle norem ASTM A515 / ASME SA515 pro střední a zvýšené teploty. Poskytuje spolehlivou pevnost, svařitelnost a rozměrovou stabilitu pro kotle, tlakové nádoby, výměníky tepla a průmyslová výrobní zařízení.
Technické specifikace
|
Položka |
Specifikace |
|
Třída produktu |
ASTM A515 Grade 60 / Grade 65 / Grade 70 |
|
Norma |
ASTM A515 / ASME SA515 |
|
Tloušťka |
6–300 mm |
|
Šířka |
1 000–4 000 mm |
|
Délka |
3 000–18 000 mm |
|
Podmínka dodání |
Jako válcované (AR), Normalizované (N), Normalizované válcované (NR) na vyžádání |
|
Typ okraje |
Frézovací hrana (ME), oříznutá hrana (TE) |
|
Stav povrchu |
Válcované za tepla, tryskané a lakované na vyžádání |
Chemické složení
|
ASTM A515 Desky tlakových nádob |
||||
|
Živel |
Gr. 60 |
Gr. 65 |
Gr. 70 |
|
|
C |
t Menší nebo rovno 1" |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
Mn |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
max |
0.025 |
0.025 |
0.025 |
|
S |
max |
0.025 |
0.025 |
0.025 |
|
Si |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
Mechanické vlastnosti
|
ASTM A515 |
*T.S. |
*Y.S. |
*EL. 8" |
*EL. 2" |
|
60. ročník |
415–550 |
Větší nebo rovno 220 |
21 |
25 |
|
65. třída |
450–585 |
Větší nebo rovno 240 |
19 |
23 |
|
70. třída |
485–620 |
Větší nebo rovno 260 |
17 |
21 |
Typické aplikace
- Parní kotle
- Tlakové nádoby
- Výměníky tepla
- Tlakové skladovací nádrže
- Petrochemické reaktory
- Průmyslové technologické zařízení
Služby zpracování
CNC řezání plamenem- Přesné řezání součástí velkých tlakových nádob.
Plazmové řezání- Vhodné pro středně silné desky-s čistými okraji.
Řezání laserem- Vysoká{1}}přesnost zpracování pro tenčí plechové sekce.
Zkosení- Příprava svarové hrany podle výrobních výkresů.
Vrtání- Obrábění děr pro přírubové a konstrukční spoje.
Frézování a obrábění- Přesné obrábění kritických rozměrů.
Vyrovnání talířů- Zlepšuje rovinnost před výrobou.
Tryskání a základní nátěr- Příprava povrchu pro ochranu proti korozi během přepravy.
Zajištění kvality
Proces kontroly
- Ověření chemického složení surovin
- Kontrola sledovatelnosti procesu výroby oceli
- Kontrola rozměrů desky
- Měření tolerance tloušťky
- Kontrola povrchových vad
- Zkoušky pevnosti v tahu
- Testování meze kluzu
- Testování prodloužení
- Testování dopadu (pokud je specifikováno)
- Ultrazvukové testování (UT)
- Zkouška tvrdosti (na vyžádání)
- Ověření Mill Test Certificate (MTC) před odesláním
Certifikace
|
Osvědčení |
Význam |
|
ISO 9001:2000 |
Systém managementu kvality |
|
ISO 14001:2004 |
Systém environmentálního managementu |
|
EN 10204 3.1 |
Osvědčení o kontrole materiálu vydané výrobcem |
|
EN 10204 3.2 |
Certifikát kontroly třetí strany- |
|
PED 2014/68/EU |
Shoda se směrnicí o tlakových zařízeních pro evropský trh |
|
ASTM A515 / ASME SA515 |
Standard výroby desky tlakové nádoby |
Balení a doprava
Exportní balení– Ocelové desky svázané ocelovými páskami a označené štítky s číslem tepla a specifikací.
Ochrana proti korozi– Holý povrch, antikorozní olej{0} nebo základní nátěr na vyžádání.
Způsob načítání– Naloženo jeřábem s nylonovými popruhy, aby se zabránilo poškození hran.
Způsob dopravy– Kontejner, velkoobjemová nádoba, rozbíjecí nádoba nebo plochý stojan podle rozměrů desky.
